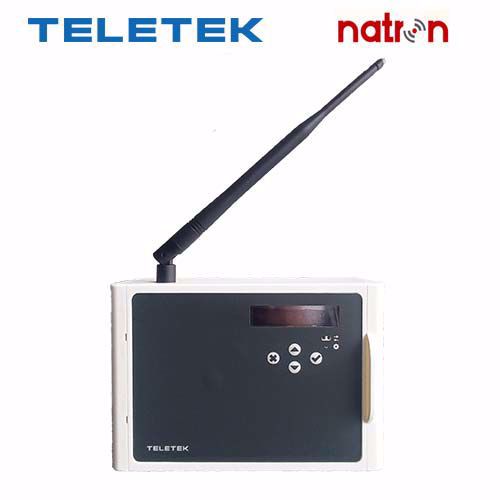

Teletek Natron Gateway WE-A
Ekspander za bežične elemente sistema za detekciju požara kompatibilan sa IRIS centralama
Primenjeni standardi: EN 54-18; EN 54-17; EN 54-25;
Natron WE-A je adresabilni bežični gateway modul dizajniran za rad sa iRIS8 i iRIS4 adresabilnim požarnim alarmnim panelima. Natron WE-A se napaja direktno preko linije petlje i može se kontrolisati preko komunikacionog protokola. Natron WE-A ima ugrađeni izolatorski modul.
Do 5 Natron WE-A bežičnih modula se može povezati na jednu iRIS8/iRIS4 kontrolnu tablu.
Do 32 bežična uređaja se mogu upisati u svaki modul mrežnog prolaza, što daje ukupno 160 bežičnih uređaja po sistemu. Svaki bežični uređaj dobija sopstvenu adresu u konfiguraciji panela i njime se može upravljati nezavisno. Natron WE-A se montira u kompaktnu plastičnu kutiju pogodnu za zidnu montažu.
Informacije o statusu registrovanih bežičnih uređaja prikazuju se na LCD tekstualnom displeju. Dipolna antena tipa SMA se isporučuje sa gejtvej modulom kako bi se obezbedio širok domet pokrivanja i stabilna komunikacija sa registrovanim bežičnim uređajima.
Specifikacije:
- Ugrađeni izolatorski modul
- Do 5 bežičnih gejtveja povezanih na iRIS8/iRIS4 adresabilne panele
- Do 32 bežična uređaja serije NATRON upisana u modul mrežnog prolaza
- 160 bežičnih uređaja po sistemu
- Dipolna antena, tip SMA konektora
- Poruke o događajima za status bežičnog uređaja: prazna baterija, neovlašćeni rad, izgubljen uređaj
- Meni za pregled jačine signala prijavljenih uređaja
- LCD ekran, matrični 16×2
- Loop powered - napaja se preko petlje
- Višejezični meniji
- Primenjeni standardi: EN 54-18; EN 54-17; EN 54-25
Loop Characteristics: – Operating voltage – Nominal consumption, LCD display ON – Nominal consumption, LCD display OFF – Max. consumption, LCD display ON – Max. consumption, LCD display OFF |
17-30V DC 12mA@29V DC 9mA@29V DC 17mA@16V DC 13mA@16V DC |
Radio frequency |
868MHz |
Communication type |
Bidirectional |
Communication protocol |
NATRON TTE |
Radio signal modulation type |
GFSK |
Number of frequency channels |
6 pair channels |
Radiated power |
≤ 25 mW |
Receiver category (EN300-220-1) |
1.5 |
Max. connected wireless expanders to iRIS8/iRIS4 panel/building |
5 |
Max. enrolled wireless devices to an expander module |
32 |
Communication range with Natron wireless devices (open space*) * Depends on system/control panel capacity and building structure |
1500m |
Trace attenuation |
> -90dBm |
Antenna: – Type – Frequency – Impedance – Type of Radiation – Gain – Connector type – Dimensions |
Dipole antenna 866-870MHz, Center 868Mhz 50Ω Omni-directional 2 dBi SMA Male (Swivel) 242×12.5mm |
Operation temperature |
-10°C to +55°C |
Related humidity resistance (no condensation) |
(93±3)%@ 40°С |
Enclosure box: – Material – Dimensions – Color – Protection – Weight (with mounted PCB and antenna) |
ABS 191x125x60mm RAL 7024 (graphite grey) IP66/68 ~ 180g |
