Rack ormari i prateća oprema – uredna mrežna infrastruktura za sigurnosne sisteme

Kada se svi kablovi sretnu na jednom mestu, ormar odlučuje da li je sistem uredan ili haotičan

Video nadzor, IP interfoni, kontrola pristupa, alarmni sistemi, serveri, svičevi i ruteri najčešće završavaju na jednom mestu: u rack ormaru. Ako je taj deo urađen kako treba, sistem je pregledan, kablovi su obeleženi, oprema je zaštićena, servis je brz, a proširenje jednostavno. Ako nije, svaka intervencija postaje traženje “pravog kabla” u gomili UTP-a, napajanja i adaptera.

Rack ormari i prateća oprema nisu samo metalna kutija. Oni su osnova profesionalne instalacije, posebno u objektima gde mrežna i sigurnosna oprema mora da radi neprekidno i da bude dostupna za održavanje bez improvizacije.

Šta je rack ormar i čemu služi?

Rack ormar je standardizovan ormar za smeštaj mrežne, sigurnosne i IT opreme: svičeva, patch panela, rutera, NVR snimača, UPS uređaja, napojnih letvi i kablovskih organizatora. Najčešće je zasnovan na 19” standardu, što omogućava da se različita oprema uredno montira u isti sistem.

U praksi, rack ormar centralizuje instalaciju. Umesto da oprema stoji po policama, plafonima, kancelarijama ili tehničkim ćoškovima, sve se smešta u zaštićen i pregledan prostor sa kontrolisanim kablovima, napajanjem i pristupom.

Šta spada u rack ormare i prateću opremu?

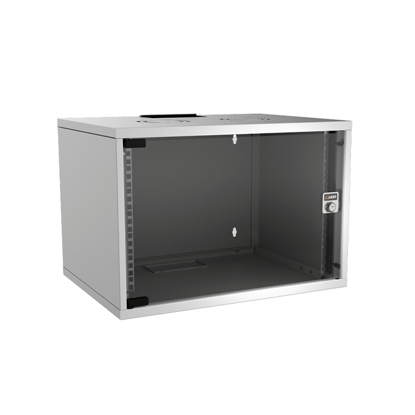

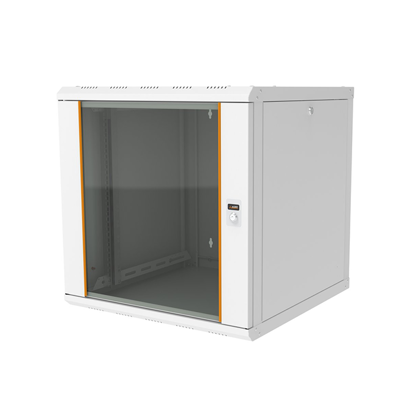

• Nazidni rack ormari – za manje mreže, video nadzor, kancelarije, stanove, lokale i tehničke prostorije.
• Samostojeći rack ormari – za veće instalacije, server sobe, poslovne objekte i kompleksnije mrežne sisteme.
• Police za rack ormare – za uređaje koji nisu predviđeni za direktnu 19” montažu.

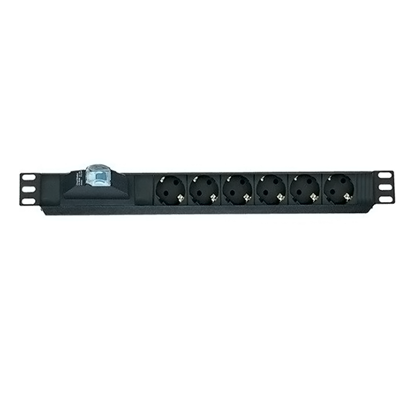

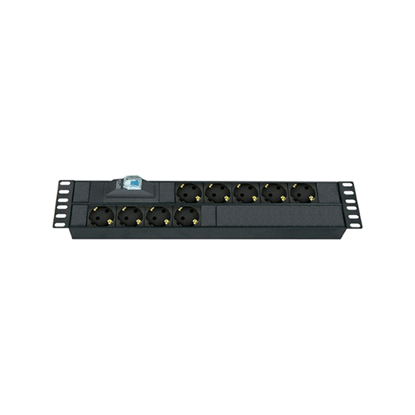

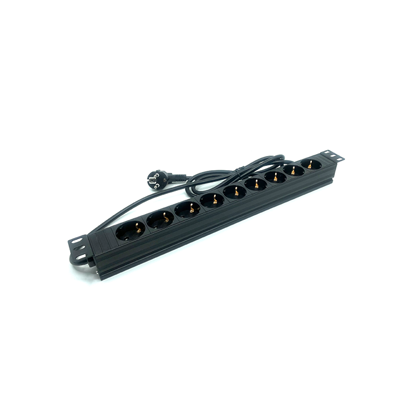

• Napojne letve (PDU) – za organizovano napajanje opreme u ormaru.
• Kabl organizatori – za uredno vođenje patch kablova i smanjenje gužve.

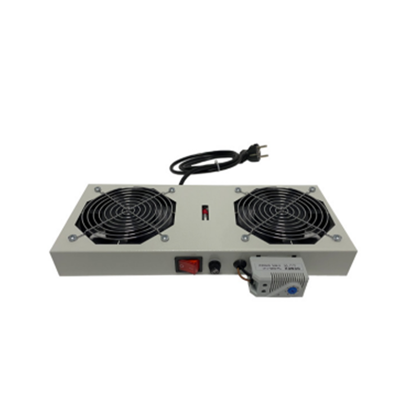

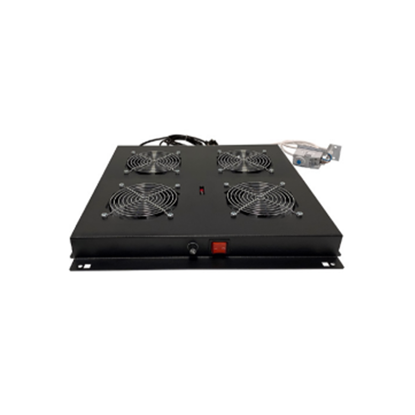

• Ventilatori i ventilacione jedinice – za odvođenje toplote iz ormara.
• Patch paneli – završna tačka mrežnih kablova, posebno važna kod većih instalacija.

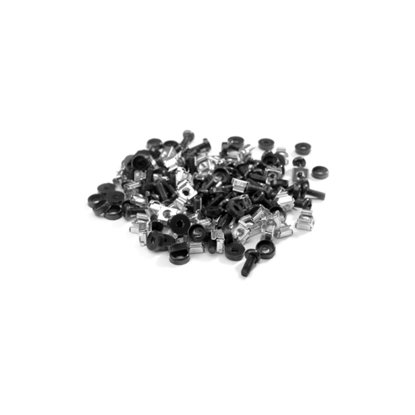

• Prateći šrafovi, nosači i dodaci – mali delovi bez kojih montaža nije profesionalna.

Zašto je rack ormar važan za video nadzor i mrežu?

Kod IP video nadzora kroz mrežu prolazi velika količina podataka, a PoE svičevi istovremeno napajaju kamere. Ako su svičevi, NVR, kablovi i napajanja neuredno postavljeni, problemi se teže dijagnostikuju: kamera se gasi, port se pregreva, kabl ispada, a niko ne zna gde koja trasa ide.

Rack ormar rešava upravo taj problem. Oprema se montira na predvidljiv način, kablovi se završavaju na patch panelima, napajanje se vodi preko napojnih letvi, a pristup opremi ostaje kontrolisan. To je posebno važno za IP video nadzor, aktivnu mrežnu opremu i pasivnu mrežnu opremu.

Nazidni ili samostojeći rack ormar – šta izabrati?

• Nazidni rack ormar – najbolji izbor za manje instalacije: kancelarije, lokale, kuće, manje video nadzore i sisteme sa jednim ili nekoliko svičeva.
• Samostojeći rack ormar – koristi se kada ima više opreme, veća dubina uređaja, veći broj patch panela, UPS uređaja i potreba za boljom organizacijom.

Pravilo je jednostavno: ako sistem ima malo opreme i malo prostora, bira se nazidni ormar. Ako oprema raste, ako postoji više patch panela, veliki svičevi, serveri ili UPS, bolje je odmah planirati samostojeći ormar sa rezervom.

Da li ste znali? Najčešća greška kod rack ormara nije pogrešna visina, već pogrešna dubina. Ormar može imati dovoljno “U” mesta, ali ako nije dovoljno dubok, svič, NVR ili UPS ne mogu pravilno da stanu, kablovi se savijaju pod lošim uglom, a vrata se teško zatvaraju. Zato se rack ne bira samo po 6U, 9U ili 12U oznaci, već i po dubini, tipu opreme i prostoru za kablove.

Kako izabrati pravi rack ormar?

• Izračunajte visinu u U jedinicama – sabrati svu opremu i ostaviti rezervu za proširenje.
• Proverite dubinu uređaja – posebno za veće svičeve, snimače i UPS uređaje.
• Planirajte ventilaciju – PoE svičevi i snimači emituju toplotu i ne treba ih zatvarati bez protoka vazduha.
• Predvidite napajanje – napojna letva i UPS treba da budu deo planiranja, ne dodatak na kraju.
• Organizujte kablove – patch paneli i organizatori štede vreme pri svakoj kasnijoj intervenciji.
• Ostavite prostor za budućnost – sistem koji danas ima 8 kamera sutra može imati 16.

Najčešće greške pri izboru rack ormara

• Premali ormar – oprema stane “na knap”, ali nema mesta za kablove, ventilaciju i proširenje.
• Ignorisanje dubine – uređaji ne mogu pravilno da se montiraju ili se kablovi lome pri zatvaranju vrata.
• Nema kabl organizacije – bez patch panela i organizatora, servis postaje spor i rizičan.
• Nedovoljna ventilacija – zatvoren ormar sa PoE opremom može se pregrevati.
• Nezaštićen pristup – mrežna i sigurnosna oprema treba da bude zaključana i zaštićena od neovlašćenog rukovanja.
• Napajanje “preko produžnog” – profesionalan ormar traži odgovarajuću napojnu letvu i po mogućnosti UPS.

Za koje sisteme je rack ormar neophodan?

• IP video nadzor – PoE svičevi, NVR snimači, patch paneli i mrežni kablovi.
• Poslovne mreže – ruteri, svičevi, serveri i komunikaciona oprema.
• Interfonski i kontrolni sistemi – IP interfoni, kontroleri pristupa i mrežni elementi.
• Objekti sa više spratova – centralizovano vođenje kablova po etažama i zonama.
• Server sobe i tehničke prostorije – oprema koja mora biti fizički zaštićena i pregledna.

Uz rack ormare se najčešće planiraju mrežni kablovi, patch kablovi, napojne letve i kablovi, svičevi i HDD oprema za sisteme video nadzora.

Često postavljana pitanja o rack ormarima

Šta znači oznaka 6U, 9U ili 12U?

U je standardna jedinica visine u rack ormarima. Što je veći broj U, više opreme može da se montira u ormar. Pri izboru treba ostaviti rezervu za buduće uređaje.

Da li mi treba nazidni ili samostojeći ormar?

Za manje sisteme obično je dovoljan nazidni ormar. Za veće mreže, servere, UPS uređaje i više patch panela bira se samostojeći rack ormar.

Da li NVR snimač može da stoji u rack ormaru?

Da, ali treba proveriti dimenzije, ventilaciju i način montaže. Ako uređaj nije rack-mount, postavlja se na odgovarajuću policu.

Da li je ventilacija obavezna?

Nije uvek obavezna, ali je preporučljiva kod PoE svičeva, snimača i UPS uređaja, jer zatvoren ormar bez protoka vazduha može dovesti do pregrevanja.

Zašto su patch paneli korisni?

Patch paneli omogućavaju uredno završavanje mrežnih kablova i lakše prevezivanje portova. Bez njih, kablovi često završavaju direktno u sviču, što otežava održavanje.

Sastavićemo rack rešenje za vaš sistem

Rack ormar se bira prema opremi koja ulazi u njega, a ne samo prema slobodnom prostoru na zidu. Pošaljite nam broj kablova, broj svičeva, tip snimača, potrebu za UPS-om i mesto montaže, a mi ćemo predložiti odgovarajući rack ormar i prateću opremu. Za stručan savet i ponudu pozovite 011/267-27-17 ili pregledajte rack ormare i prateću opremu direktno iz ove kategorije.
